近半個世紀以來，隨著電力電子設備的推廣應用，非線性負荷的迅速增加，特別是高壓直流輸電的運用，使得諧波污染問題日趨嚴重，并因此受到人們普遍的關注和重視。減小諧波影響的技術措施可以從兩方面入手：一是從諧波源出發，減少諧波的產生；二是安裝濾波裝置。常見的濾波器包括無源濾波器和有源濾波器。然而，無源濾波器的濾波效果依賴于系統阻抗特性，并容易受溫度漂移、網絡上諧波污染程度、濾波電容老化及非線性負荷的影響，且僅能對特定的諧波進行有效地衰減，而出于經濟和占地面積方面的考慮，濾波器個數均是有限的，所以對諧波含量豐富的場合，無源濾波器的濾波效果往往不夠理想。有源電力濾波器采用開關變換器消除諧波電流，克服了無源濾波器的缺點。有源電力濾波器有著無源濾波器無可比擬的技術優勢，因此越來越受到人們的關注。

1 諧波的產生與危害

由于電力電子技術的飛速發展，各種電力電子裝置在電力系統、工業、交通及家庭中的應用日益廣泛，尤其是非線性電力設備如有UPS、開關電源、整流器、變頻器、逆變器等。由于正弦電壓加壓于非線性負載，使得基波電流發生畸變產生諧波。主要諧波產生源見表1-1。

諧波產生源

諧波使公用電網中的元件產生附加的損耗，降低了發電、輸電及用電設備的效率。大量三次諧波流過中線會使線路過熱，甚至引起火災。諧波會影響電氣設備的正常工作，使電機產生機械振動和噪聲等，使變壓器局部嚴重過熱，使電容器、電纜等設備過熱、絕緣老化、壽命縮短，以致?lián)p壞。諧波會導致繼電保護，特別是微機綜合保護器與自動裝置誤動作，造成不必要的供電中斷和生產損失；諧波還會使電氣測量?jī)x表計量不準確，產生計量誤差，給用電管理部門或電力用戶帶來經濟損失。臨近的諧波源或較高次諧波會對通信及信息處理設備產生干擾，輕則產生噪聲，降低通信質量，計算機無法正常工作；重則導致信息丟失，使工控系統崩潰。

據美國官方統計：近20年來，全球范圍內因電能質量引起的重大電力事故已達20多起，每年因電能質量擾動和電氣環境污染引起的經濟損失高達300億美元！2000年4月10日，晉東南電網因運行方式的需要，220kV霍長線停電檢修，220kV長治變由漳澤電廠通過220kV漳長I回單獨供電，向地區網輸送140MW，系統運行正常；20時18分，太焦電鐵三座牽引站產生的諧波和負序電流經110kV系統注入220kV系統，引起該線路送漳澤電廠出線211開關的JGX—11A型晶體管相差高頻保護誤動作，造成晉東南電網瓦解和大面積停電事故，巴公電廠周波降為45.7Hz，與電網解列44分鐘，晉東南11個變電站停電，電氣鐵道停電20多分鐘，電網和用戶均受到較大的損失。

諧波所產生的危害如此之嚴重，世界各國都對諧波問題予以充分關注。國際上召開了多次有關諧波問題的學術會議，不少國家和國際學術組織都制定了限制電力系統諧波和用電設備諧波的標準和規定。國標GB/T 14549-1993《電能質量 公用電網諧波》規定的公用電網諧波電壓（相電壓）限值見表1-2：

表1-2  公用電網諧波電壓（相電壓）限值

2 有源電力濾波器

有源電力濾波器（APF：Active Power Filter）是一種用于動態抑制諧波、補償無功的新型電力電子裝置，它能夠?qū)Σ煌笮『皖l率的諧波進行快速跟蹤補償。之所以稱為有源，是相對于無源LC濾波器，只能被動吸收固定頻率與大小的諧波而言，APF可以通過采樣負載電流并進行各次諧波和無功的分離，控制并主動輸出電流的大小、頻率和相位，并且快速響應，抵消負載中相應電流，實現了動態跟蹤補償，而且可以既補諧波又補無功和不平衡。

濟南恒電電氣技術有限公司參與研制開發的HDAPF系列有源電力濾波器，以并聯方式接入電網，通過實時檢測負載的諧波和無功分量，采用PWM變流技術，從變流器中產生一個和當前諧波分量和無功分量對應的反向分量并實時注入電力系統，從而實現諧波治理和無功補償。

HDAPF有源電力濾波器技術參數

3 諧波治理效果

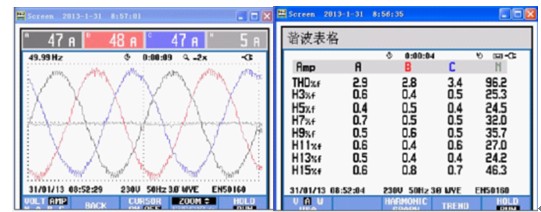

HDAPF投入運行后，得到如圖4-1所示的理想波形和測試數據，相電流最大值從64A降低到47A，N線電流從治理之前的37A降到了5A，實現了三相基本平衡，電流諧波畸變率降低到3.4%以下。同時系統功率因數也從之前的0.87升到了0.99。自從使用HDAPF有源電力濾波器之后，該辦公大樓整個冬季沒有出現跳閘、燒保險絲的情況，使得變壓器的容量得到了充分利用。

圖4-1  治理后電流波形與諧波數據
